El esterilizador UNISTERI HP está destinado a esterilizaciones rápidas en instalaciones sanitarias como pueden ser:
- Clínicas quirúrgicas de día y consultas en policlínicas, donde pueden utilizarse para esterilizar todos los materiales necesarios: instrumental médico, vidrio, materias textiles, objetos de goma.
- Unidades quirúrgicas de hospitales que se encuentren a cierta distancia de un departamento de esterilización central, donde es importante optimizar un uso frecuente del instrumental necesario.
- Clínicas sanitarias y centros de primeros auxilios, donde se requiere la esterilización rápida del material sanitario.
- Consultas estomatológicas donde el volumen de material necesario no puede ser asumido por los modelos de esterilizadores de sobremesa.
- Departamentos de microbiología de instalaciones sanitarias para la esterilización de soluciones en botellas abiertas y cerradas, insumos de cultivo.
Calidad universal, demostrable de forma activa

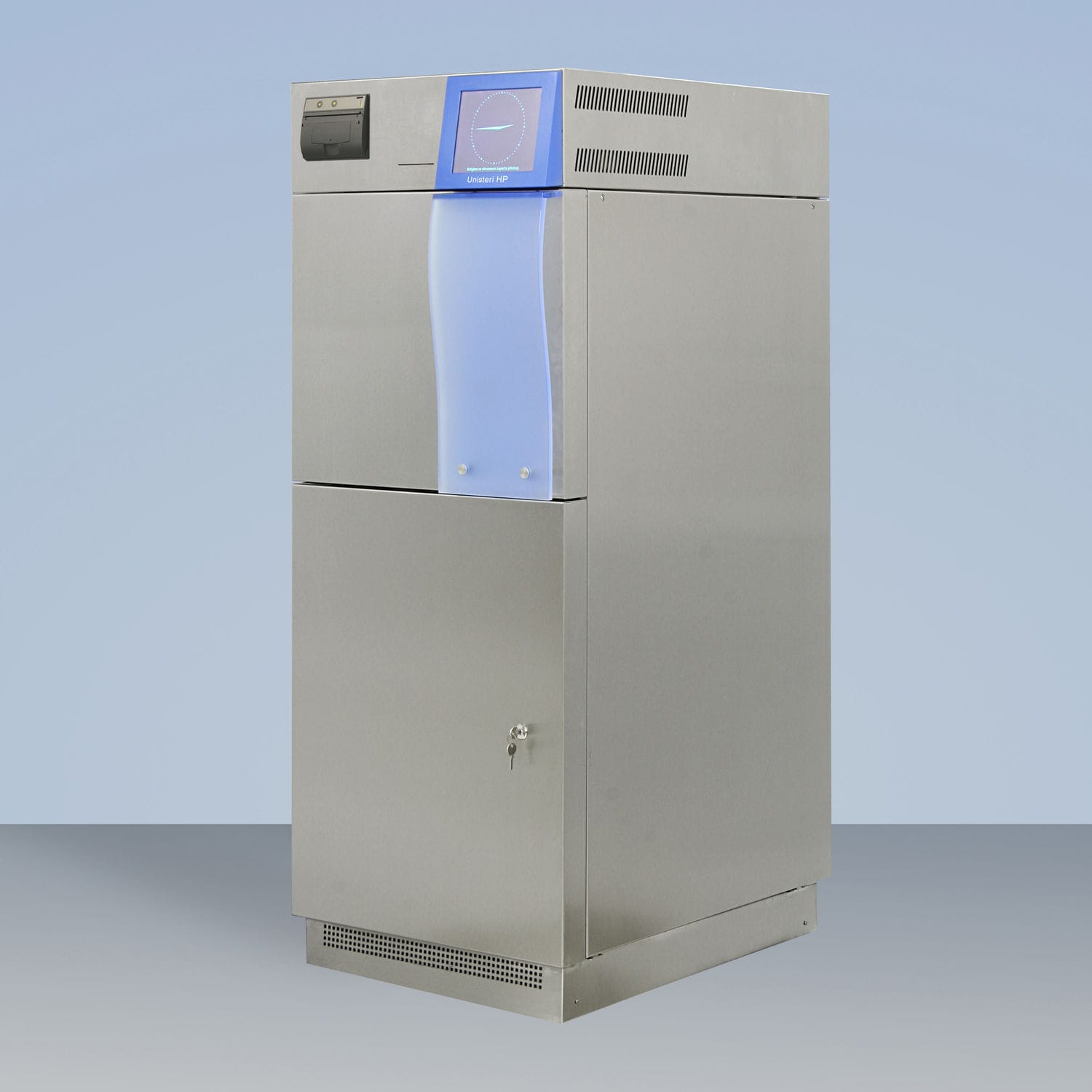

El esterilizador de vapor UNISTERI HP está destinado a la esterilización de instrumental de uso medico. El esterilizador cumple la norma europea 93/42/EEC, clasificado según la directriz 2007/47/CE (clase de producto sanitario IIb), además de las normas correspondientes, principalmente la EN 285+A2. Está fabricado de conformidad con el sistema certificado de calidad que indica la norma EN ISO 13485 y adaptado a las necesidades individuales de los diferentes departamentos. Los dispositivos de presión del esterilizador están diseñados y pueden ser fabricados en diferentes variantes para que cumplan con la directiva europea de dispositivos a presión 97/23/CE, o bien para con los requisitos de ASME Code (para los EE.UU. y Canadá) o según los reglamentos para la concesión de licencias AQCIQ (para China). La certificación según la norma EN ISO 17665-1 se realiza a través del potencial que ofrece nuestro laboratorio de pruebas certificado.
Nuevo diseño, nuevos acabados
- Gran panel de control ”touch-screen” de 8,2“ con la máxima comodidad de manejo y servicio.
- Nuevo y singular cierre de puerta giratorio, de fácil manejo, libre de fallas, sistema automático de cierre y hermeticidad de la puerta.
- Generador de vapor de bajo consumo energético para reducir los costos de funcionamiento (a partir de 7,5 kW).
- Eficiente bomba de vacío de circuito hidráulico para ciclos de operación cortos, ciclos con pre-vacio confiable y seguro que garantiza la evacuación del aire.
- El mando de dos procesadores PLC por dos independientes sistemas ”Master-Slave”, evitando la descalibracion inesperada de los sensores de temperatura y presión, con lo cual los ciclos son los mas seguros del mercado.
- El método especial del control del suministro continuo del vapor a la cámara del esterilizador de vapor.
- Equipo fabricado hecho con acero inoxidable de alta calidad, para una mayor confiabilidad y vida útil.
Sistema de construcción modular
- modelo de una o de dos puertas (deslizable), con opcion de empotrar o sin empotrar
- fuente de vapor opcional: propia (generador eléctrico), externa y combinada
- varias opciones de acabados de superficie
- accesorios para carga y descarga y para transporte de material
- amplia gama de opciones de programación
- diferentes posibilidades de procesamiento del registro de cargas
- amplio surtido de equipamiento opcional, con el objeto de reducir los costos, ciclos con pre-vacio confiable y seguro que garantiza la evacuación del aire
- programas para liquidos, sistemas de filtración, esterilización por Fo, enfriamiento de condensado, degasificador y otros accesorios de mejoramiento son posibles.
- amplia oferta de servicios (incluyendo diagnóstico del aparato EN LÍNEA a través de Internet, diferentes tipos de pruebas, certificación, etc.)
Único mando PLC de microprocesadores
- máxima seguridad durante su uso, sistema duplicado de sensores para la recopilación y evaluación de la información obtenida durante los procesos y su comparación y valoración realizada de forma continuada
- dos sistemas de control incorporados con funcionamiento mediante microprocesador (Master-Slave) para evaluar, controlar y documentar de forma independiente los ciclos de trabajo
- cualquier desviación detectada superior a la permitida activa un mensaje de error
- impresión de protocolo de errores único en el mercado, que proporciona un diagnóstico rápido y preciso de los posibles fallos
- hasta 20 programas estándares en el paquete básico de programas
- fácil ejecución de los diferentes programas
- número ilimitado de programas y fácil modificación de los mismos mediante tarjetas con chip
- cómodo menú para la comunicación durante las labores de servicio a través de un manejo interactivo de los modos de salida, más de 80 programas de servicio para una sencilla configuración, calibración, diagnóstico y servicio
Cámara de esterilización a presión
- la cámara de presión, calentada mediante vapor a través de la recámara de calefacción, está fabricada con acero de alta calidad DIN 1.4404 (AISI 316 L)
- el método especial del control del suministro continuo del vapor a la cámara del esterilizador de vapor
- fondo de la cámara de esterilización en pendiente para un secado perfecto
- cámara de esterilización con superficie pulida y rugosidad Ra 1,25 μm (Ra 50 μinch)
- gracias a la alta calidad de los materiales aislantes utilizados Rockwool (sin cloruros) y con lámina de aluminio, se reducen las pérdidas de calor irradiado y la necesidad de climatización
- todas las cámaras de esterilización están equipadas de serie para la validación con dos toberas de entrada fácilmente accesibles de acuerdo a la norma EN 285+A2
- nuevo sistema automático de cierre de la puerta
Generador de vapor
- el generador de vapor, al igual que las resistencias calefactoras, está fabricado con acero inoxidable DIN 1.4571 (AISI 316 Ti)
- aislamiento Rockwool de alta calidad, con lámina de aluminio que reduce significativamente las pérdidas de calor
- reducida necesidad de conductividad del agua de alimentación 15 μS/cm, en comparación con el valor recomendado por la norma EN 285+A2 proporciona un significativo ahorro en los costos de tratamiento del agua
- la función de entrada de agua y rendimiento del generador están dirigidos y controlados mediante un sistema de control por doble microprocesador Master-Slave, de construcción única, con desgasificación térmica del agua desmineralizada de entrada para minimizar la cantidad de gases no condensados (equipamiento opcional) y con desalación automática, que reduce el tiempo de los ciclos de esterilización y asegura una alta calidad permanente del vapor
Nuevo panel de control fácil
- utilización para el usuario gracias un manejo intuitivo
- El mando de dos procesadores PLC por dos independientes sistemas (Master-Slave) y sensores propios, para evaluar, controlar y documentar de forma independiente los ciclos de trabajo
- ubicación ergonómica del panel de control
- la tecnología del panel táctil ”touch-screen” de 8,2“ garantiza un funcionamiento claro y sencillo en el lado de carga
- en el lado de descarga del aparato (modelo de dos puertas) hay una pantalla LED que posibilita monitorizar la fase actual de trabajo y la presión en la cámara de esterilización, además del tiempo restante hasta el final del ciclo
- la función ”Botón de emergencia”, integrada en el panel de control permite, en caso de necesidad, detener el equipo
- posibilidad de seleccionar el idioma de comunicación con esterilizador
- clara visualización digital de la presión del vapor en el revestimiento de la cámara de esterilización y en el generador de vapor, así como de la presión y la temperatura en la cámara de esterilización (en la botella de referencia)
- reloj indicador del tiempo restante hasta finalizar el programa e indicador de la hora real
- protocolo de errores que registra todos los parámetros en el momento del fallo, posibilitando así un servicio técnico rápido y remoto
- señalización visual y acústica de los estados y procesos
- sistemas de tarjetas con chip (equipamiento opcional)
- posibilidad de integrar una impresora para documentar los procesos de esterilización (equipamiento opcional)
Posibilidad de disponer de hasta 20 programas de serie
El aparato está equipado de serie con un „Programa de precalentamiento“ (134 ºC/ 1 minuto).
Programas estándares, programas validables:
- "Instrumental rápido" 134 ºC/ 4 minutos, con secado posterior corto, para instrumental no envasado destinado a un uso inmediato
- "Universal" 134 °C/ 7 minutos, con secado posterior
- "Universal contenedores" 134 ºC/ 7 minutos, con secado intensivo
- "Cristal envasado, goma y productos plásticos" 121 ºC/ 20 min., con secado intensivo
Programas de ensayo estándar para el control rutinario:
- Test de vacuidad - test de estanqueidad de la cámara, con una duración de la fase de nivelación de 5 minutos, duración del test 10 minutos
- Test de Bowie&Dick 134 – test de penetración de vapor – 134 °C/ 3,5 minutos
Equipamiento de acuerdo a las necesidades específicas del cliente
Programas especiales:
- Priones
- Desinfección 105 ºC/ 20 minutos
- Laparoscopias
- Aloplásticos
- Materiales plásticos
- Instrumental óptico,...
Programas especiales con posibilidad de selección de uso del sensor móvil PT 100:
- Soluciones en botellas abiertas 121 ºC/ 20 minutos, refrigeración espontánea
- Soluciones con la refrigeración forzada y (contrapresión del aire)
- Exposición al vapor 100 °C
- Agares (insumos de cultivo) con refrigeración espontánea, ...
Seguridad durante la esterilización de soluciones
Esterilización de soluciones en botellas abiertas y botellas regeneradoras con rosca GL 45, de acuerdo a la norma DIN 168, parte 1, ISO 4796, marca SIMAX, con tapón azul. Además de los procesos estándares de trabajo y seguridad, la esterilización de soluciones está también controlada por tres sistemas independientes – control de temperatura y presión en la cámara de esterilización, monitorización de la temperatura en la botella de referencia y supervisión del tiempo mínimo necesario para el ciclo de esterilización. Tan sólo cuando se cumplen todos los procesos anteriormente indicados, el programa se considera terminado y el sistema permite la apertura de la puerta de la cámara.
Modificación individual de programas
Los programas instalados en el aparato pueden modificarse en cualquier momento directamente en el dispositivo (en función de los derechos de acceso) o a través del sistema de tarjetas con chip por el usuario del aparato. En las tarjetas con chip se almacenan los nuevos programas desarrollados y probados en fábrica de acuerdo a las necesidades del cliente. Ofrecemos también el software especial UNICONFIG que permite modificar todos los valores del ciclo de esterilización (evacuación, profundidad de vacío, exposición, secado) y configurar los valores de temperatura y el tiempo del ciclo de esterilización. (Es necesaria la verificación del fabricante.
Registro de cargas
La necesidad de llevar un registro claro y conciso de los ciclos de trabajo está resuelta mediante:
- documentacion independiente con la posibilidad de almacenar mas protocolos y mensajes de error en la memoria del esterilizador
- la instalacion de la aplicacion Printer Archiv en el PC conectado al aparato
- la conexion del esterilizador a la red informatica (LAN) conjuntamente con la aplicacion de software Ecosoft DP 3.5
- una impresora integrada, con la posibilidad de elegir una entre dos posibles salidas graficas
Equipamiento para el servicio técnico
El PLC sistema de control automático del aparato está equipado con una amplia selección de software para un control de mantenimientoy pruebas fáciles (esquemas interactivos de las conexiones de tuberías, programas de prueba que permiten comprobar los elementos de seguridad de la máquina, configuración de calibración, etc.) Ofrecemos el diagnóstico y la monitorización del aparato de esterilización ON-LINE a través de Internet, facilitando así una comunicación rápida y directa con los dispositivos tecnológicos de la unidad y garantizando un funcionamiento fluido y sin problemas en el departamento. Todo ello garantiza unos costos de funcionamiento bajos y una larga vida útil del aparato. El aparato permite planear al detalle las labores de mantenimiento y servicio mediante notificaciones en pantalla o a través de un documento impreso.
Sistema inteligente para ahorrar insumos y tiempo de trabajo
El factor de bajo consumo también se refleja en los modelos del futuro. Los requerimientos legislativos cada vez más exigentes, que ponen énfasis en la introducción en el mercado de productos seguros y el continuo aumento en el precio de los insumos de entrada, ejercen presión en el incremento de los costos de funcionamiento de aparatos de esterilización. Por esa razón el punto principal y la prioridad en la actualidad es el bajo consumo de unos esterilizadores ”económicos” y al mismo tiempo cómodamente equipados, que cada vez más representan una nueva tendencia en el funcionamiento de los aparatos sanitarios.
Versión con funcionamiento autónomo
El esterilizador de vapor UNISTERI HP está equipado con un sistema para el ahorro de agua refrigerada, mediante el cual se obtiene un descenso en el consumo de agua de aproximadamente el 25%. En aquellos casos donde existen requerimientos estrictos de costos bajos para el funcionamiento de esterilizadores en instalaciones sanitarias, hospitales de campo o regiones con ausencia de agua potable, este principio de ahorro puede resultar insuficiente. Por ese motivo ofrecemos una versión con funcionamiento autónomo, que elimina totalmente la necesidad de conexión del aparato a una fuente de agua, evitando así un incremento en los costos del agua de enfriamiento. En esta versión el esterilizador está equipado además con un equipo de refrigeración, situado en la parte trasera del aparato. El funcionamiento de este aparato está totalmente controlado por el sistema automático del esterilizador y no requiere la presencia de personal alguno. Para el funcionamiento del esterilizador de vapor basta con disponer de energía eléctrica y una fuente de aguas desmineralizada para el generador de vapor incorporado. La alimentación del generador de vapor con aguas desmineralizada puede solventarse mediante una conexión fija a la depuradora de agua o de forma autónoma, es decir, mediante un depósito de aproximadamente 25 litros de volumen desde el cual la introducción de la aguas desmineralizada se realiza a través del sistema automático del aparato.
Versión con generador de vapor de "ahorro" y bajo consumo
Gracias a un diseño de construcción único ha sido posible reducir los requerimientos energéticos del generador de vapor en aproximadamente un 50%.
La hMecanismo de la puerta ermeticidad de la puerta
Komfort sin necesidad de mantenimiento, y la seguridad del trabajo se consiguen a través de un mecanismo de cierre automático de la puerta y sus juntas, mientras que el desarrollo y el múltiple control de los procesos corre a cargo de un sistema automático de doble procesador.
Fácil mantenimiento de la cámara de esterilización, incluida la puerta
La construcción del recipiente a presión y de la puerta, unida a la calidad de las superficies interiores, permiten una limpieza perfecta, rápida y cómoda de todas las partes del espacio de esterilización.
Versión con activación de la función „Encendido matinal automático"
Uno más de la serie de productos de ahorro que ahorrará su tiempo. La función “Encendido matinal automático“ puede encender el aparato a la hora que Usted determine y realizar automáticamente el precalentamiento y el prueba de vacuidad sin la necesidad de presencia del personal. De esta manera es posible realizar los programas de rutina de prueba aún más efectivos.
Un equipamiento que le proporciona llevar un registro y un archivo independiente
Utilice la nueva aplicación informática “Ecosoft”, que junto a la conexión del aparato a una red informática (LAN) en el departamento de esterilización le permitirá documentar todos los procesos de esterilización y archivar los datos de forma independiente, además de imprimir el protocolo en formato A4 y conectar el sensor de código de barras.
Versión que posibilita la supervisión de máximos energéticos
Se trata de un conjunto de adaptaciones de software y hardware en el esterilizador que ofrecen la posibilidad de regular mutua e individualmente los generadores de vapor incorporados, de modo que sea posible supervisar los máximos energéticos de consumo de energía eléctrica y la comunicación con la central técnica, o bien ofrecen la posibilidad de limitar la dimensión de la instalación de energía eléctrica en el lugar de montaje a lo estrictamente necesario.
Equipamiento “Detector de aire“
“Detector de aire“ es un dispositivo que monitoriza y detecta de forma continua la entrada y la presencia de aire, eventualmente de gases no condensables, en la cámara de esterilización durante el transcurso de cada programa de esterilización para materiales envasados. Equipando el aparato con este dispositivo se obtiene una mayor garantía de seguridad en la esterilización que la que aportan los controles realizados de forma rutinaria por los programas de prueba (prueba de vacío y prueba de Bowie & Dick), que se llevan a cabo tan sólo una vez al día antes del régimen de funcionamiento ordinario
Oferta de servicios de atención al cliente
Además del clásico suministro de aparatos, le ofrecemos una variedad de servicios relacionados con la construcción de departamentos de esterilización central y esterilización quirúrgica.
- asesoría y elaboración del proyecto, incluyendo logística y cálculo de capacidades
- suministro del equipo incluyendo los diferentes sistemas de información hechos a medida
- Una de las condiciones para asegurar la calidad de los procesos de esterilizacion es su validacion y registro. El esterilizador de vapor UNISTERI HP se ha equipado con este fin con el servicio “Validacion”, que permite demostrar la conformidad de las normas EN 285+A2 y EN ISO 17665-1 con los parametros del equipo. Las mediciones tecnicas se realizan en nuestro laboratorio certificado de ensayos.
El servicio técnico y la asistencia al cliente están plenamente garantizados mediante la red mundial de centros de servicio de BMT Medical Technology s.r.o. Disponemos de una amplia red de servicios técnicos de renombre vinculados a nuestro servicio HOT-LINE, que garantizan una rápida reacción a las solicitudes y requerimientos del cliente. Para asegurar la comodidad del usuario y la posibilidad de una intervención del servicio técnico rápida y de calidad, se ha desarrollado un programa especial de autodiagnóstico. Ofrecemos el diagnóstico y la monitorización del aparato de esterilización (RMS) ON-LINE a través de Internet, facilitando así una comunicación rápida y directa con los dispositivos tecnológicos de la unidad y garantizando un funcionamiento fluido y sin problemas en el departamento. Todo ello garantiza unos costos de funcionamiento bajos y una larga vida útil del aparato.
Conciencia medioambiental
El aparato cumple con todos los equipo ecológicos vigentes en la actualidad. No supone una carga para el entorno laboral y medioambiental. Bomba de vacío con dispositivo integrado de serie para el ahorro de agua de alimentación que ahorra aproximadamente el 15% de los costos de operación. La construcción especialmente diseñada del generador de vapor con desionización automática garantiza una alta calidad permanente del vapor.
Durante la fabricación se utilizan materiales de calidad que garantizan una larga vida útil del aparato. El aparato puede equiparse de forma opcional con un dispositivo para acabar de refrigerar el agua residual, permitiendo configurar la temperatura de desagüe. El aparato no produce ningún tipo de residuo equipo. Asimismo durante su fabricación en planta se utilizan métodos ecológicos de producción. Todas las piezas importantes del aparato son reciclables. El equipo se equipo de un 95% de acero, un 4% de otros materiales y un 1% de material eléctrico y plástico. La liquidación ecológica se realiza después de desmontar el aparato por personal especializado de conformidad con las normas de la UE, que responden a la directriz WEEE (Waste Electric and Electronic Equipment).
